icotek presenta il Sistema di Interfaccia Modulare, una soluzione innovativa per il collegamento di connettori industriali e di gestione dei cavi
Ingresso cavi divisibile con connettore Han 3A / Han 4A / IP65 / UL Type 12
Il nuovo Sistema di Interfaccia Modulare (MIS) di icotek è una soluzione innovativa per il collegamento di connettori industriali e di gestione dei cavi. Il sistema combina l’ingresso cavi divisibile con la possibilità di integrare i connettori 3A o 4A direttamente nel telaio. Sono adatti a questo scopo gli inserti 3A e 4A di icotek e di molti altri produttori.
Il passacavo consente l’ingresso, la sigillatura e lo scarico della trazione di cavi con e senza connettori, con diametri da 1 a 15 mm, in conformità alla norma DIN EN 62444. I connettori industriali 3A o 4A vengono inseriti direttamente nel telaio.

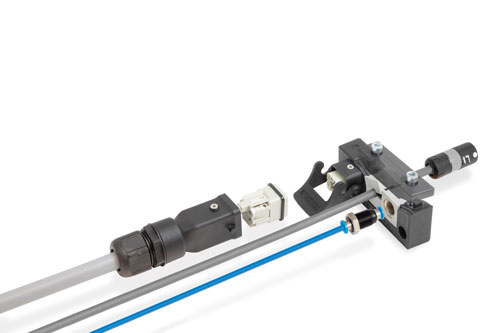

Il sistema completo è costituito da un telaio con alloggiamento aggiuntivo per l’inserto della presa, un coperchio, due viti e un elemento di bloccaggio. Il set comprende anche la controparte, una custodia per l’inserto 3A/4A e un pressacavo (M20 per 6-12 mm o M25 per 13-18 mm).
Il telaio è conforme alla normativa CE e compatibile con numerosi produttori, tra cui Harting, Ilme, Phoenix Contact, TE Connectivity, Weidmüller, Lapp, Amphenol, Molex e RS Pro.
Vantaggi:
• Risparmio di spazio: La combinazione di connettori industriali e ingresso cavi evita tagli aggiuntivi, risparmiando spazio.
• Elevato grado di protezione: Il grado di protezione IP65 è ottenuto grazie alla guarnizione iniettata sul retro. Il grado di protezione IP65 viene mantenuto anche quando si utilizzano doppi gommini. Il grado di protezione IP54 si ottiene con il coperchio di protezione disponibile come accessorio.
• Installazione semplice: I gommini passacavi vengono inseriti nel telaio. Una volta assemblato, il coperchio viene avvitato; il connettore viene innestato e bloccato in posizione con una clip.
• Flessibilità: Compatibile con un’ampia gamma di produttori e adatto a diverse applicazioni industriali.
Dettagli tecnici:
• Diametri dei cavi: 1- 5 mm
• Pressacavi: M20 (6 – 12 mm), M25 (13-18 mm)
• Taglie dei connettori industriali: 3A, 4A
• Classi di protezione: IP65, IP54 opzionale
• Standard: UL Tpe 12, DIN EN 62444
Accessori:
I connettori non utilizzati possono essere coperti con un coperchio di protezione opzionale per garantire la protezione IP54. Il MIS è la scelta perfetta per le applicazioni in cui la gestione dei cavi e il connettore devono essere integrate senza difficoltà e con un ingombro ridotto. La combinazione di funzionalità, protezione e flessibilità lo rende una soluzione unica sul mercato.
Ulteriori informazioni possono essere richieste direttamente al produttore.
https://www.icotek.com/it/prodotti/sistemi-passacavo/mis
icotek MIS – Modular Interface System
icotek introduces Modular Interface System, an innovative solution for connecting cable management and industrial connectors
Split cable entry with connections for Han 3A / Han 4A connectors / IP65 / UL Type 12
The new Modular Interface System (MIS) from icotek is an innovative solution for connecting cable management and industrial connectors. The system combines a split cable entry with the option of integrating 3A or 4A connectors directly into the frame. Suitable for this are 3A and 4A inserts from icotek and many other manufacturers.
The cable entry enables the entry, sealing and strain relief of cables with and without connectors, with cable diameters from 1 to 15 mm, in accordance with DIN EN 62444. 3A or 4A industrial connectors are plugged directly onto the frame.
The complete system consists of a frame with add-on housing for the socket insert, a cover, two screws and a locking element. The set also includes the counterpart, a housing for 3A/4A pin insert and a cable gland (M20 for 6-12 mm or M25 for 13-18 mm).
The frame is CE compliant and compatible with numerous manufacturers, including Harting, Ilme, Phoenix Contact, TE Connectivity, Weidmüller, Lapp, Amphenol, Molex and RS Pro.
Advantages:
• Space saving: The combination of industrial connectors and cable entry avoids additional cut-outs, saving space.
• High protection rating: Protection rating IP65 is achieved thanks to the injected seal on the back. The IP65 degree of protection is maintained even when using double grommets. IP54 is achieved with the protective cover available as an accessory.
• Simple installation: The cable grommets are automatically fixed in the frame. Once fully assembled, the cover is screwed on and the plug is locked into place with a clip.
• Flexibility: Compatible with a wide range of manufacturers and suitable for various industrial applications.
Technical details:
• Cable diameters: 1 – 15 mm
• Cable glands: M20 (6 – 12 mm), M25 (13 – 18 mm)
• Industrial connector sizes: 3A, 4A
• Protection classes: IP65, optional IP54
• Standards: UL Type 12, DIN EN 62444
Accessories:
Unused connectors can be covered with an optional protective cover to ensure IP54 protection.
The MIS is the perfect choice for applications where cable management and plug connections need to be integrated seamlessly and in a space-saving manner. The combination of functionality, protection and flexibility makes it a unique solution on the market.
Further information can be obtained directly from the manufacturer.
https://www.icotek.com/en/products/cable-entry-systems/mis
